反光顯示型變色測溫貼片

使用說明書

一、變色測溫貼片的性能與用途

BCW系列反光顯示型變色測溫貼片具有獨特的變色示溫、反光顯示及溫度記錄功能，自身帶有壓敏膠，應用于變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監溫部位溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即變色，并在測溫貼片上顯示該處超溫的數字，尤其是在夜間，該測溫貼片具有反光顯示功能。無論是白天還是夜間，都很容易被人在巡視中發現監溫部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。

如果監溫部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片并不恢復原來的白色，呈記錄狀態。為了尊重變電部門多年來養成的顏色習慣，本公司生產的反光顯示型變色測溫貼片超溫后顏色變化如下：60℃貼片由白色變黃色，70℃貼片由白色變綠色，80℃貼片由白色變紅色，90℃貼片由白色變黑色，100℃貼片由白色變藍色。克服了不同額定溫度的貼片變色后為同一種顏色，容易產生混淆的不足。

二、變色測溫貼片的種類及特性

1.BCW系列反光顯示型變色測溫貼片基本型號及特性見表1。

2.特殊需要可根據客戶要求制作，如制作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。

3.變色測溫貼片變色溫度與額定溫度的誤差為±2℃。

三、變色測溫貼片的使用方法

1.BCW系列反光顯示型變色測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，用砂紙打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶劑清洗擦拭一遍。粘貼時要用力摁牢。

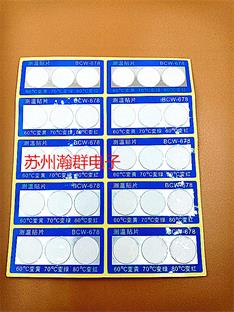

2.使用時如欲知道監溫部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用BCW-678型、BCW-789型(每片中含三種額定溫度)貼片。

3.注意事項：粘貼變色測溫貼片需在母線或其它監溫部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。

四、變色測溫貼片的貯存與使用壽命

變色測溫貼片貯存于室內常溫下即可，其無毒、無味、對皮膚無刺激，要遠離熱源(如
暖氣片、電爐等)。

2.由于考慮到變色測溫貼片使用現場的復雜性，當變色測溫貼片貼在監溫部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4年，室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。

表1BCW系列反光顯示型變色測溫貼片基本型號及特性

型號

規格

額定溫度

顏色變化

產品特點

BCW1—60

25×21mm

60℃

白色→黃色

單一溫度，小片，顯示超溫數字，反光顯示，防污，防水，有保護膜，有記錄功能

BCW1—70

25×21mm

70℃

白色→綠色

BCW1—80

25×21mm

80℃

白色→紅色

BCW1—90

25×21mm

90℃

白色→黑色

BCW1—100

25×21mm

100℃

白色→藍色

BCW2—60

30×26mm

60℃

白色→黃色

單一溫度，中等大小，顯示超溫數字，反光顯示，防污，防水，有保護膜，有記錄功能

BCW2—70

30×26mm

70℃

白色→綠色

BCW2—80

30×26mm

80℃

白色→紅色

BCW2—90

30×26mm

90℃

白色→黑色

BCW2—100

30×26mm

100℃

白色→藍色

BCW3—60

25×40mm

60℃

白色→黃色

單一溫度，醒目，顯示超溫數字，反光顯示，防污，防水，有保護膜，有記錄功能

BCW3—70

25×40mm

70℃

白色→綠色

BCW3—80

25×40mm

80℃

白色→紅色

BCW3—90

25×40mm

90℃

白色→黑色

BCW3—100

25×40mm

100℃

白色→藍色

BCW4—60

40×40mm

60℃

白色→黃色

單一溫度，醒目，顯示超溫數字，反光顯示，防污，防水,有保護膜，有記錄功能

BCW4—70

40×40mm

70℃

白色→綠色

BCW4—80

40×40mm

80℃

白色→紅色

BCW4—90

40×40mm

90℃

白色→黑色

BCW4—100

40×40mm

100℃

白色→藍色

BCW—678

25×54mm

60℃

70℃

80℃

60℃白色→黃色

70℃白色→綠色

80℃白色→紅色

每片含三種溫度，顯示超溫數字，反光顯示，防污，防水，有保護膜，有記錄功能

BCW1—678

14×42mm

BCW2—678

37×32mm

BCW—789

25×54mm

70℃

80℃

90℃

70℃白色→綠色

80℃白色→紅色

90℃白色→黑色
