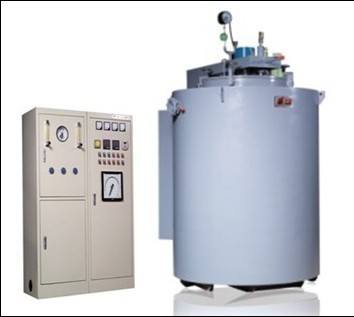

井式退火爐系列產品采用預抽真空氣氛保護方式工作，操作時先將爐內抽至一定真空度后爐內充入高純氮或滲碳?xì)夥者M(jìn)行保護加熱，從而達到少無氧化加熱的目的。由于攪拌風機的使用，該爐具有較高的爐溫均勻性。設備主要應用于機械零件的淬火和硅鋼片、銅材等的光亮退火。
設備組成：
1.爐體：
外殼由4mm鋼板卷制而成，并設有加強型鋼。內襯用硅酸鋁纖維棉或磚及定型磚砌成，均勻環形嵌砌擱磚，擱磚上放置電阻絲。
2.爐蓋：
爐蓋采用25mm鋼板制成，爐蓋下部設有保溫層結構。
3.真空充氮管道：
爐蓋上裝有真空壓力表，供抽真空及充氮?dú)鈺r(shí)用的管道、閥門（接頭為即插即用型），還配有壓力安全保護裝置。
4.爐罐：
料罐采用不銹鋼制造，罐底焊有加強筋，罐頂配有冷卻水套，砂封裝置，并配有緊固螺栓。
5.加熱元件：
可選0Cr25Al5、0Cr27Al7Mo2或Cr20Ni80合金絲環繞而成。
6.密封裝置：
爐蓋與爐罐之間采用內外雙層復合結構密封，內層用石墨石棉條，外層用耐油耐溫的硅橡膠，為保密封裝置的使用壽命，特設有水冷卻裝置。
7.水冷卻裝置：
由上、下兩套，分別焊接在爐蓋及爐罐法蘭邊，用于保護密封材料。
設備特點：
本爐采用優質保溫材料及耐火材料結構砌筑，具有保溫性能好，低能耗。
控溫采用日本進口數字儀表，PID控制，控溫精度高。開關元件采用SSR(固態繼電器，是可控硅的升級產品，工作時無聲音、火花，使用壽命長等優點)
技術參數:
型號 額定功率 額定溫度(℃) 有效工作空間 爐溫均勻性(℃) 極限真空 空爐升溫明間 參考裝爐量 參考重量(T)
SNJT-25-9 25 950 Ф450×450 ≤±5 65 ≤120 100 1.8
SNJT-35-9 35 950 Ф450×600 ≤±5 65 ≤120 150 2.0
SNJT-60-9 60 950 Ф650×600 ≤±5 65 ≤120 250 2.9
SNJT-75-9 75 950 Ф650×900 ≤±5 65 ≤150 400 3.4
SNJT-90-9 90 950 Ф800×900 ≤±5 65 ≤150 700 3.8
SNJT-105-9 105 950 Ф800×1200 ≤±5 65 ≤150 900 4.5
SNJT-140-9 140 950 Ф1000×1500 ≤±5 65 ≤150 1200 5.3
