（非標設計，根據客戶工藝需求設計窯爐）

一、 概述：

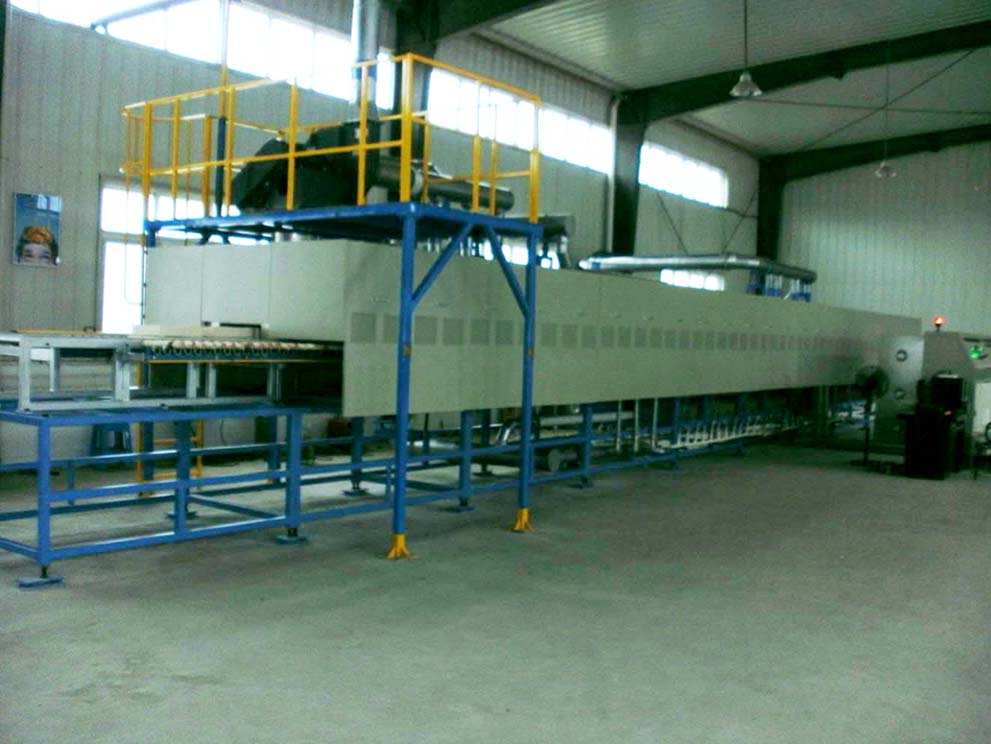

湖南省中晟熱能科技有限公司所研發的 ZSG-WE系列微波/電混合加熱高溫輥道窯，是一款多功能的微波/電混合加熱高溫設備，本系列設備能量利用率高、燒成周期短、生產效率高、日產量大、產品受熱均勻、產品品質好、工藝調整靈活、操作性強、自動化程度高、使用方便、安全可靠、占地面積小、無環境污染，本系列裝備適用于空氣氣氛、窗氧氣氛條件下非金屬材料的燒結合成、分解及排膠等。

二、 結構組成：
ZSG-WE系列微波/電混合加熱高溫輥道窯由微波爐體、爐架、微波抑制器、微波饋能系統、電加熱系統、保溫系統、傳動系統、電控系統、溫控系統、排風系統、抽熱系統、冷卻系統、冷卻水系統、外循環自動回板線、護罩等組成。

三、 主要技術參數及性能：
1、 電源： AC 380V±10V 50Hz 三相五線制；
2、 輸入總功率： 按實際定；
3、 微波加熱功率：按實際定;
4、 單臺磁控管輸出功率： 1.5KW
5、 磁控管正常使用壽命：﹥5000h;
6、 電加熱功率：按實際定;
7、 *高使用溫度： 1300℃;
8、 峰值溫度： 1350℃；
9、 窯爐溫度穩定度：± 6℃/4h；
10、 高溫區溫度均勻度：± 6℃;
11、 爐體表面溫度： ＜75℃；
12、 輥棒間距： 80 mm-120 mm;
13、 陶瓷輥棒規格：φ40、～φ80 mm;
14、 輥道輸送速度： 變頻無級調速;
15、 傳動方式： 45度斜齒輪傳動;
16、 窯具規格： 按實際定;
17、 物料裝載高度：按實際定;
18、 產品單重（匣缽+物料）：按實際定;
19、 進窯窯具數；單排或雙排;
20、 溫度控制： 自動控制；
21、 測溫方式：主體測溫?zé)犭娕迹?局部測溫紅外線測溫儀：
22、 窯長： 按實際需要；
23、 節數： 按實際需要；
24、 箱體節距：2000mm：
25、 有效內寬： 400~2000 mm;
26、 窯箱外寬：按實際定;
27、 有效內高：按實際定;
28、 水溫水質要求：硬度≤60mg/L（CaCO3）,其他應符合GB10067.1-2005相關要求：
29、 冷卻水量：按實際定;
30、 冷卻水進水壓力：≥0.15MPa
31、 微波泄漏強度：符合GB10436-89作業場所微波輻射標準；

四、 性能特點：
1、 節能；較傳統加熱窯爐節能40%以上；
2、 產品品質好：基于微波整體加熱機理，產品受熱均勻，產品品質好;
3、 生產效率高：基于微波整體加熱機理，升溫速度快較傳統電加熱窯的5-15倍，同時由于保溫系統熱容小降溫速度快。
4、 工藝靈活性：可根據不同的物料，選擇純微波加熱或微波與電混合加熱。
5、 可靠性：配置工業級水冷微波源系統，可24小時不間斷使用，設備系統微波泄漏值遠低于國家標準，僅相當于使用手機時的輻射水準，自帶微波防泄漏報警裝置及安全鎖，微波超標時自動或手動切斷微波源；
6、 設備占地面積小：設備結構簡單；
7、 環保：微波窯無廢氣廢水排放；
8、 操作性強：使用方便，PLC+觸摸屏控制方式，自帶USB
接口可實現數據的自動記錄、存取及配套編輯打印功能，可設多條溫度曲線，具備自動燒結和手動燒結雙重功能。
